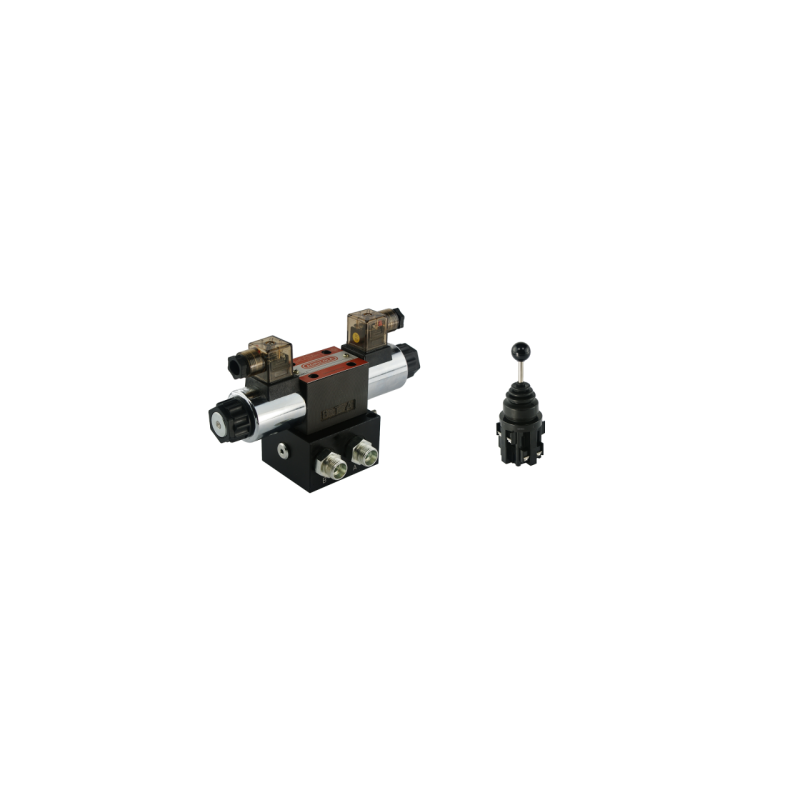

    1 sekcijos hidraulinio bloko skirstytuvas, tipas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine val
    • 1 sekcijos hidraulinio bloko skirstytuvas, tipas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine val

    1 sekcijos hidraulinio bloko skirstytuvas, tipas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine val

    1.10.65.0120.151
    Badestnost
    167,39 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 50L/min 24V
    ELEKTROS BLOKAS, TIPAS CETOP 03 NG6
    KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR
    JUNGTIMI IR 5 PADĖČIŲ ELEKTRINĖMIS VALDYMO SVIRTIMIS






    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
    purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
    pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Valdymo svirtis, dar vadinama svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.



    BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

    Palaikomų darbinių sekcijų skaičius: 1
    Didžiausias srautas: 50L/min
    Maitinimo šaltinis: 24V

    Elektros kištukuose yra diodai, kurie užsidega, kai į ritę tiekiama srovė.
    Vienpusio ir dvipusio cilindro valdymas, variklis abiejose kryptys.
    Medžiaga: Skirstytuvo korpusas ir plieninis slankiklis, elektros kištukai ir priveržimo veržlės.
    plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
    Garantija: 2 metai.

    VALDYMAS:

    Trijų padėčių slankiklis ant spyruoklės, t. y. jis automatiškai grįžta į neutralią padėtį nutrūkus maitinimui.
    Neutralioje padėtyje iš siurblio pumpuojama alyva laisvai teka per skirstytuvą į grįžtamąją liniją.

    Slankiklio veikimo principas:
    1 padėtis – neutrali (maitinimas nutrauktas) cilindro stūmoklio kotas nejuda – alyva patenka į perpildymo angą.
    2 darbinė padėtis (maitinimas tik pirmajai ritei) cilindro stūmoklio kotas išsikiša.
    3 darbinė padėtis (maitinimas tik antrajai ritei) cilindro stūmoklio kotas susitraukia.



    JUNGIMAS:

    Visas skirstytuvas turi keturis hidraulinius prievadus:
    P: tiekimas iš siurblio.
    T: grįžimas į baką.
    A ir B: išėjimas cilindrui arba hidrauliniam varikliui.

    Įrengtas visomis reikalingomis jungtimis, kabelių sriegiai:
    M18x1,5. (jei reikia, galima pakeisti sriegius)

    SLĖGIO DIAPAZONAS:

    Didžiausias tiekimo slėgis: 250 bar
    Didžiausias grąžinimo slėgis: 50 bar
    Didžiausias slėgis sekcijose: 300 bar

    Apsauginio vožtuvo gamyklinis nustatymas yra 180 bar ± 30 bar
    Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
    Savaiminio reguliavimo galimybė, pilno apsisukimo pokyčiai 30 bar.

    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
    Rekomenduojamas alyvos filtravimas 10–15 µ lygyje

    BENDROJI INFORMACIJA APIE VALDYMO SVIRTI:


    Ji turi 4 nestabilias padėtis ir vieną stabilią, neutralią padėtį (vidurinę).
    Jei operatorius atleidžia valdymo svirtį, ji automatiškai grįžta į vidurinę – neutralią padėtį.
    Sukurta montuoti į Ø 30 mm angą. Montavimas atliekamas atsukant
    svirties rutuliuką, atsukant žiedą su dangteliu, įkišant valdymo svirtį per skylę ir vėl prisukant
    žiedą ir rutuliuką. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir alyvos.

    VEIKIMO SU SKIRSTYTUVU PAVYZDYS:

    1 padėtis neutrali (svirtis vertikali) cilindro stūmokliniai kotai stovi – alyva teka į perpildymo angą.
    2 padėtis darbinė (svirtis priekinėje padėtyje) pirmojo cilindro stūmoklinis kotas išsikiša.
    3 padėtis darbinė (svirtis galinėje padėtyje) pirmojo cilindro stūmoklinis kotas susitraukia.
    4 padėtis darbinė (svirtis kairėje padėtyje) antrojo cilindro stūmoklinis kotas išsikiša.
    5 padėtis darbinė (svirtis dešinėje padėtyje) antrojo cilindro stūmoklinis kotas susitraukia.

    PARAMETRAI:

    Matmenys: 51 x 55 x 146 mm
    Svirties medžiaga: Plienas
    Veikimo būdas: Monostabilus (be fiksatoriaus)
    Darbinių padėčių skaičius: 4
    Kontaktų rinkiniai: 4 x NO
    Kintamosios srovės kontakto apkrova: 6A / 250V (esant varžinei apkrovai)
    Nuolatinės srovės kontakto apkrova: 2,2A / 110V (esant varžinei apkrovai)
    Min. Izoliacijos varža: 100 MΩ
    Bandymo įtampa: 2,2 kV
    Mechaninis patvarumas: 5 * 1050 ciklų
    Elektrinis patvarumas: 5 * 1050 ciklų

    TEMPERATŪROS DIAPAZONAS

    Darbinė temperatūra: -20....50 °C

    Prekė detaliau
    Badestnost
    1.10.65.0120.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.65.012

    Specifinė nuoroda

    MPN
    1.10.65.012
