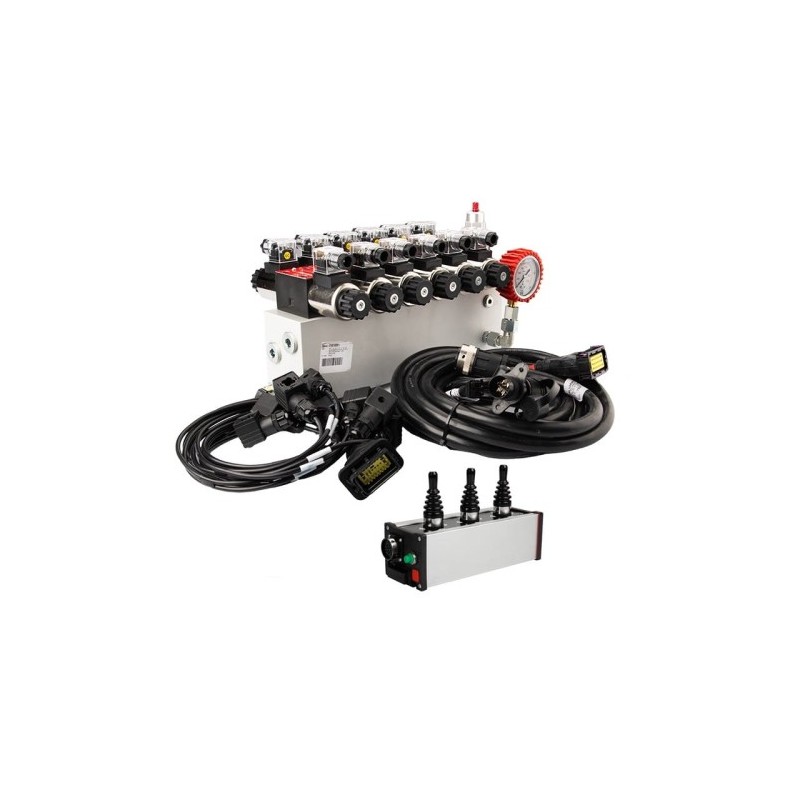

    sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar
    • sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar
    • sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar
    • sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar
    • sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar

    sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Salvar

    1.10.60.064.30.151
    Hydrolider
    1 929,88 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12 V BLOKO TIPO

    CETOP 3 NG6 SU PROPORCIONALIU SRAUTO REGULIATORIUMI

    KOMPLEKTUOTA SU SALVARANI VALDYMO SKYDELIU, SLĖGIO MATUOKLIU,

    ELEKTROS KIŠTUKAIS IR JUNGTIMIIS

    Simbolis:
    1.10.60.064.3

    Dalies gamintojas:
    Hydrolider

    Pritaikymas:

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos, miškų ūkio mašinos ir kitos. Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.

    Reguliatoriaus ir skirstytuvų maitinimo šaltinis:

    12 V nuolatinė srovė

    Palaikomų darbinių sekcijų skaičius:

    6

    Maksimalus srautas P / T linijoje:

    114 l/min

    Maksimalus slėgis P ir A/B:

    250 bar

    Srauto reguliavimo diapazonas P / AB darbinėse sekcijose:

    0 - 57 l/min

    Medžiaga:

    Skirstytuvų korpusai ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, aliuminio blokas.

    P/T jungtys:

    G 3/4"

    Jungtys A/B sekcijose:

    G 1/2"

    Jungtis LS linijoje:

    G 1/4"

    Papildoma įranga:

    Srauto reguliatorius su siurblio apsauginiu vožtuvu

    Perpildymo vožtuvas, gamykloje nustatytas ties 180 barų

    Glicerino manometras su skale nuo 0 iki 250 barų
    Pilnas valdymo skydelis su trimis valdymo svirtimis
    LS išėjimas į siurblį.

    Elektros kištukai su diodais, kurie užsidega, kai į ritę tiekiama srovė.

    Jungtys su išoriniu sriegiu žarnoms. P/T: M22x1,5 ; A/B: M18x1,5

    Temperatūros diapazonas ir alyvos tipas:

    Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
    Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
    Rekomenduojamas alyvos filtravimas yra 10–15 µ

    Skirstytuvo veikimo principas:

    Skirstytuvas turi elektrinį arba rankinį valdomas srauto reguliatorius. Reguliatorius turi siurblio iškrovimo funkciją, kai siurblys tiekia alyvą skirstytuvui, o operatorius nevaldo nė vienos iš sekcijų. Šeši skirstytuvai valdo 6 nepriklausomas sekcijas, pvz., 6 dvigubo veikimo cilindrus, veikiančius nepriklausomai.
    LS išėjimas leidžia skirstytuvą montuoti prie mašinų, kuriose įrengtas siurblys, veikiantis LS sistemoje.

    Bendra informacija apie valdymo skydelį:

    Korpusas su trimis manipuliatoriais ir 5 padėčių svirtimis leidžia valdyti keturias sekcijas 12 V elektra valdomame hidrauliniame skirstytuve. Kiekviena vairasvirtė turi 4 nestabilias (darbines) padėtis ir vieną stabilią (neutrali vidurinė padėtis). Konstrukcija yra monostabili, kai vairasvirtės svirtis automatiškai grįžta į vidurinę - neutralią padėtį. Jos turi guminį dulkėms, vandeniui ir alyvai atsparų sandarinimo dangtelį.

    Prekė detaliau
    Hydrolider
    1.10.60.064.30.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.60.064.3

    Specifinė nuoroda

    MPN
    1.10.60.064.3
