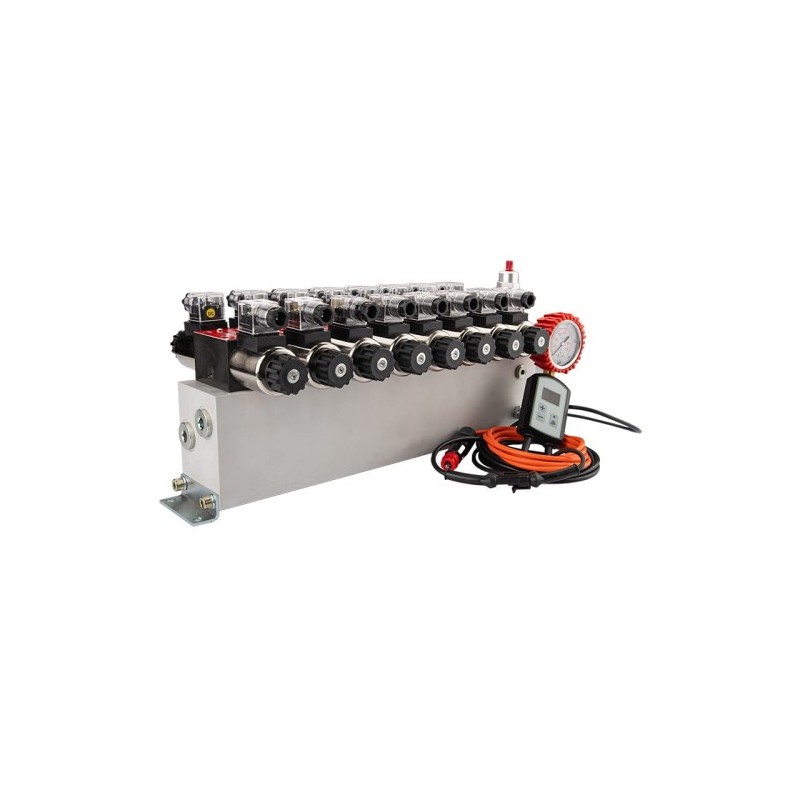

8 sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporcinio srauto reguliatoriumi, komplektuojamas su ARPWM

Kodas 1.10.60.084.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12 V BLOKO TIPO

CETOP 3 NG6 SU PROPORCIONALIU SRAUTO REGULIATORIUMI

KOMPLEKTAS SU ARPWM PROPORCIONALIU VOŽTUVŲ VALDIKLIU,

MANOMETRU, ELEKTROS KIŠTUKAIS IR JUNGTIMIIS

Simbolis:
1.10.60.084.2

Dalies gamintojas:
Hydrolider

Pritaikymas:

Skirtiklis pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos, miškų ūkio mašinos ir kitos. Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.

Reguliatoriaus ir skirstytuvų maitinimo šaltinis:

12 V nuolatinė srovė

Palaikomų darbinių sekcijų skaičius:

8

Maksimalus srautas P / T linijoje:

114 l/min

Maksimalus slėgis P ir A/B:

250 bar

Srauto reguliavimo diapazonas P / AB darbinėse sekcijose:

0 - 57 l/min

Medžiaga:

Skirstytuvų korpusai ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, aliuminio blokas.

P/T jungtys:

G 3/4"

Jungtys A/B sekcijose:

G 1/2"

Jungtis LS linijoje:

G 1/4"

Papildoma įranga:

Srauto reguliatorius su siurblio apsauginiu vožtuvu

Apsauginis vožtuvas gamykloje nustatytas ties 180 barų

Glicerino manometras su skale nuo 0 iki 250 barų
ARPWM V1-0 proporcinio vožtuvo valdiklis
LS išėjimas į siurblį.

Elektros kištukai su diodais, kurie užsidega, kai į ritinius tiekiama srovė.

Jungtys su išoriniu sriegiu žarnoms. P/T: M22x1,5 ; A/B: M18x1,5

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Rekomenduojamas alyvos filtravimas yra 10–15 µ

Skirstytuvo veikimo principas:

Skirstytuvas turi elektra valdomą srautą reguliatorius. Reguliatorius turi siurblio iškrovimo funkciją, kai siurblys tiekia alyvą skirstytuvui, o operatorius nevaldo nė vienos iš sekcijų. Aštuoni skirstytuvai valdo 8 nepriklausomas sekcijas, pvz., 8 dvigubo veikimo cilindrus, veikiančius nepriklausomai. LS išvestis leidžia skirstytuvą montuoti prie mašinų, kuriose įrengtas siurblys, veikiantis LS sistemoje.

Skirstytuvo valdymas:

„Arete“ valdiklis reguliuoja srautą visose sekcijose vienu metu. Jei mašinai reikia nustatyti atskirus srautus kiekvienoje sekcijoje, reikalingas specialiai suprojektuotas valdiklis. Reguliatorių taip pat galima valdyti rankiniu būdu, tiesiai iš skirstytuvo padėties naudojant rankenėlę. Rankinis valdymas reguliuoja srautą visose sekcijose vienu metu, kaip ir „Arete“ valdiklio atveju.

Paruoštas „Salvarani“ valdymo skydelis, kurį galima įsigyti numeriu 1.10.62.008, arba du „Salvarani“ valdymo skydeliai, kuriuos galima įsigyti numeriais 1.10.61.25.911422;
1.10.61.25.911422.5; 1.10.61.25.911422.7 arba du „Hydrolider“ valdymo pultai, kurių numeriai yra 1.10.61.041; 1.10.61.042.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.60.084.20.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.60.084.2

Specifinė nuoroda

MPN: 1.10.60.084.2
