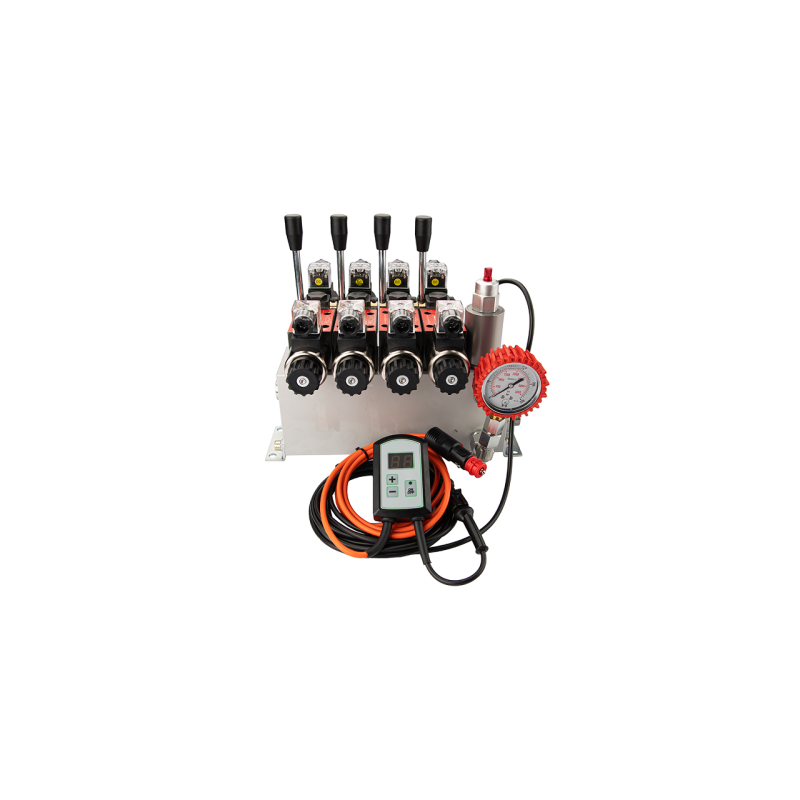

4 sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporcinio srauto reguliatoriumi, komplektuojamas su ARPWM

Kodas 1.10.60.043.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12V BLOKO TIPO

CETOP 3 NG6 SU PROPORCIONALIU SRAUTO REGULIATORIUMI

KOMPLEKTAS SU ARPWM PROPORCIONALIU VOŽTUVŲ VALDIKLIU,

MANOMETRU, ELEKTROS KIŠTUKAIS IR JUNGTIMIIS

Simbolis:
1.10.60.043.2

Dalies gamintojas:
Hydrolider

Pritaikymas:

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos, miškų ūkio mašinos ir kitos. Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.

Reguliatoriaus ir skirstytuvų maitinimo šaltinis:

12 V nuolatinė srovė

Palaikomų darbinių sekcijų skaičius:

4

Maksimalus srautas P / T linijoje:

114 l/min

Maksimalus slėgis P ir A/B:

250 bar

Srauto reguliavimo diapazonas P / AB darbinėse sekcijose:

0 - 57 l/min

Medžiaga:

Skirstytuvų korpusai ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, aliuminio blokas.

P/T jungtys:

G 3/4"

Jungtys A/B sekcijose:

G 1/2"

Jungtis LS linijoje:

G 1/4"

Papildoma įranga:

Srauto reguliatorius su siurblio apsauginiu vožtuvu

Perpildymo vožtuvas, gamykloje nustatytas ties 180 barų slėgiu

Glicerino manometras su skale nuo 0 iki 250 barų

LS išėjimas į siurblį.

Elektros kištukai su diodais, kurie užsidega, kai į ritę įjungiama srovė.

Jungtys su išoriniu sriegiu žarnoms. P/T: M22x1,5 ; A/B: M18x1,5

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Rekomenduojamas alyvos filtravimas esant 10–15 µ

Skirstytuvo veikimo principas:

Skirstytuvas turi elektriniu arba rankiniu būdu valdomą srauto reguliatorių. Reguliatorius turi siurblį Iškrovimo funkcija, kai siurblys tiekia alyvą skirstytuvui ir operatorius nevaldo nė vienos sekcijos. Keturi skirstytuvai valdo 4 nepriklausomas sekcijas, pvz., 4 dvigubo veikimo cilindrus, veikiančius nepriklausomai. LS išvestis leidžia skirstytuvą montuoti prie mašinų, kuriose įrengtas siurblys, veikiantis LS sistemoje.

Skirstytuvo valdymas:

„Arete“ valdiklis reguliuoja srautą visose sekcijose vienu metu. Jei mašinai reikia atskirų srauto nustatymų kiekvienai sekcijai, reikalingas specialiai suprojektuotas valdiklis. Reguliatorių taip pat galima valdyti rankiniu būdu, tiesiai iš skirstytuvo padėties naudojant rankenėlę. Rankinis valdymas reguliuoja srautą visose sekcijose vienu metu, kaip ir „Arete“ valdiklis.

Skirstytuvams valdyti galima naudoti paruoštus „Salvarani“ valdymo pultus, kuriuos galima įsigyti šiais numeriais: 1.10.61.25.911422 ; 1.10.61.25.911422.5 ; 1.10.61.25.911422.7 ; 1.10.62.004, arba „Hydrolider“ valdymo skydeliai, kurių numeriai yra 1.10.61.041; 1.10.61.042. Skirstytuvus taip pat galima valdyti rankiniu būdu, tiesiai iš skirstytuvo padėties, naudojant svirtį.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.60.043.20.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.60.043.2

Specifinė nuoroda

MPN: 1.10.60.043.2
