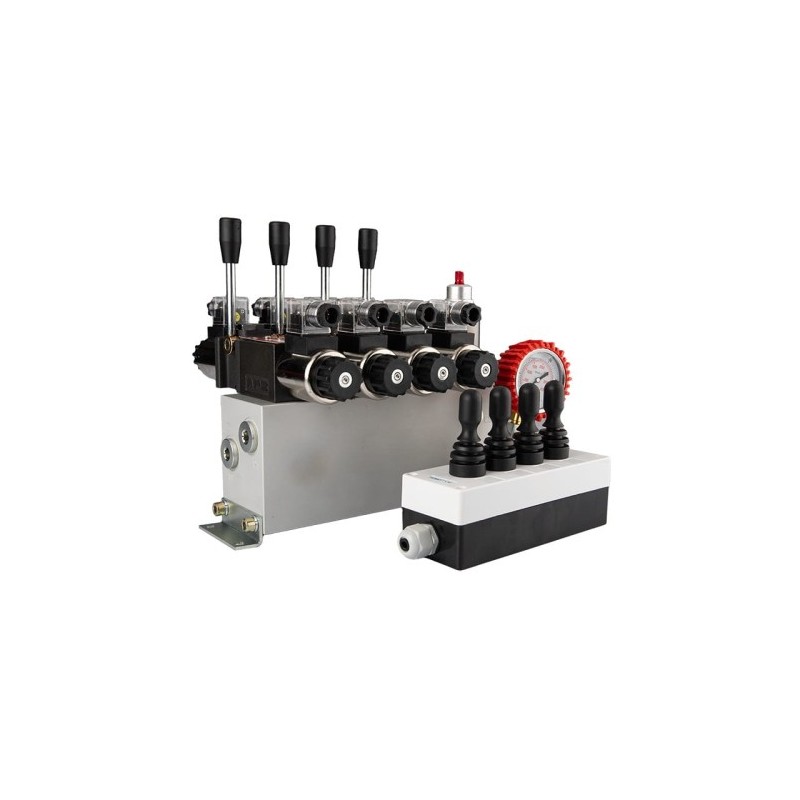

4 sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su „Hydr

1.10.60.043.40.151
Hydrolider
1 036,05 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12V BLOKO TIPO

CETOP 3 NG6 SU PROPORCIONALIU SRAUTO REGULIATORIUMI

KOMPLEKTAS SU HYDROLIDER VALDYMO SKYDELIU, SLĖGIO MATUOKLIU,

ELEKTROS KIŠTUKAIS IR JUNGTIMIIS

Simbolis:
1.10.60.043.4

Dalies gamintojas:
Hydrolider

Pritaikymas:

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos, miškų ūkio mašinos ir kitos. Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.

Reguliatoriaus ir skirstytuvų maitinimo šaltinis:

12 V nuolatinė srovė

Palaikomų darbinių sekcijų skaičius:

4

Maksimalus srautas P / T linijoje:

114 l/min

Maksimalus slėgis P ir A/B:

250 bar

Srauto reguliavimo diapazonas P / AB darbinėse sekcijose:

0 - 57 l/min

Medžiaga:

Skirstytuvų korpusai ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, aliuminio blokas.

P/T jungtys:

G 3/4"

Jungtys A/B sekcijose:

G 1/2"

Jungtis LS linijoje:

G 1/4"

Papildoma įranga:

Srauto reguliatorius su siurblio apsauginiu vožtuvu

Perpildymo vožtuvas, gamykloje nustatytas ties 180 barų

Glicerino manometras su skale nuo 0 iki 250 barų

Pilnas valdymo skydelis su 4 vairasvirtėmis ir spyruokliniu padėties nustatymu
LS išėjimas į siurblį.

Elektros kištukai su diodais, kurie užsidega, kai į ritę tiekiama srovė.

Jungtys su išoriniu sriegiu žarnoms. P/T: M22x1,5 ; A/B: M18x1,5

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Rekomenduojamas alyvos filtravimas esant 10–15 µ







Skirstytuvo veikimo principas:





Skirstytuvas turi elektrinį arba rankinį valdomas srauto reguliatorius. Reguliatorius turi siurblio iškrovimo funkciją, kai siurblys tiekia alyvą skirstytuvui, o operatorius nevaldo nė vienos iš sekcijų. Keturi skirstytuvai valdo 4 nepriklausomas sekcijas, pvz., 4 dvigubo veikimo cilindrus, veikiančius nepriklausomai. LS išvestis leidžia skirstytuvą montuoti prie mašinų, kuriose įrengtas siurblys, veikiantis LS sistemoje.






Bendra informacija apie valdymo pultą:




Korpusas su keturiais manipuliatoriais su 3 padėčių svirtimis leidžia valdyti keturias sekcijas 12 V ir 24 V elektra valdomame hidrauliniame skirstytuve. Kiekviena vairasvirtė turi 2 nestabilias (darbines) ir vieną stabilią (neutrali vidurinė padėtis). Monostabili konstrukcija, kai vairasvirtės svirtis pati grįžta į vidurinę – neutralią – padėtį. Jos turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir alyvos.

Prekė detaliau
Hydrolider
1.10.60.043.40.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.60.043.4

Specifinė nuoroda

MPN
1.10.60.043.4
