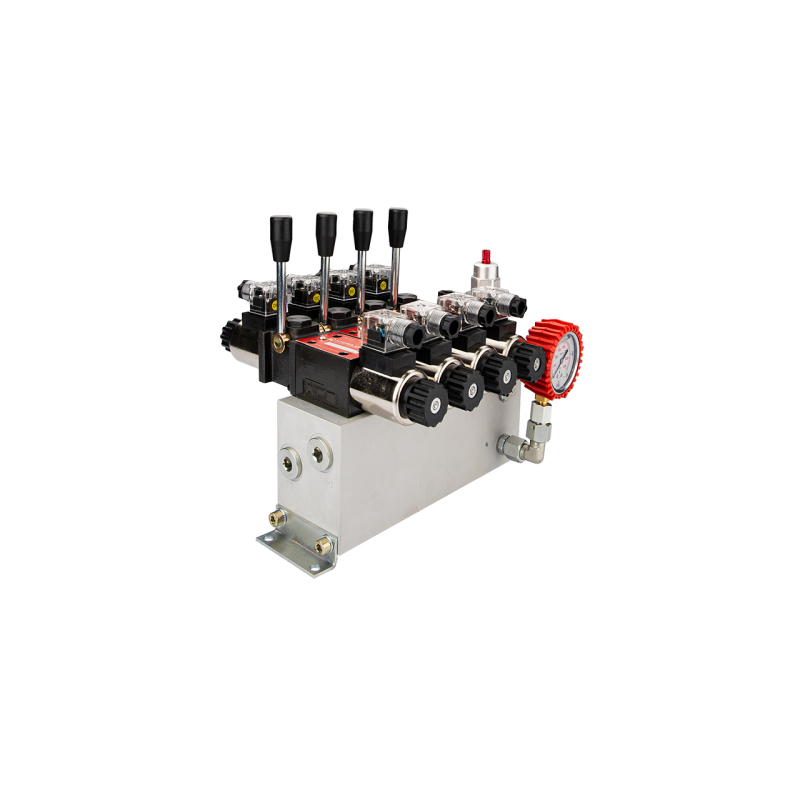

    4 sekcijų 12 V hidraulinis skirstytuvo blokas, tipas Cetop 3 NG6, su proporciniu srauto reguliatoriumi, komplektuojamas su manom

    1.10.60.043.10.151
    Hydrolider
    937,01 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12 V BLOKO TIPO

    CETOP 3 NG6 SU PROPORCIONALIU SRAUTO REGULIATORIUMI

    KOMPLEKTAS SU SLĖGIO MATUOKLIU, ELEKTROS KIŠTUKAIS IR JUNGTIMIIS

    Simbolis:
    1.10.60.043.1

    Dalies gamintojas:
    Hydrolider

    Pritaikymas:

    Skirtiklis pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos, miškų ūkio mašinos ir kitos. Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.

    Reguliatoriaus ir skirstytuvų maitinimo šaltinis:

    12 V nuolatinė srovė

    Palaikomų darbinių sekcijų skaičius:

    4

    Maksimalus srautas P / T linijoje:

    114 l/min

    Maksimalus slėgis P ir A/B:

    250 bar

    Srauto reguliavimo diapazonas P / AB darbinėse sekcijose:

    0 - 57 l/min

    Medžiaga:

    Skirstytuvų korpusai ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, aliuminio blokas.

    P/T jungtys:

    G 3/4"

    Jungtys A/B sekcijose:

    G 1/2"

    Jungtis LS linijoje:

    G 1/4"

    Papildoma įranga:

    Srauto reguliatorius su siurblio apsauginiu vožtuvu

    Perpildymo vožtuvas, gamykloje nustatytas ties 180 barų slėgiu

    Glicerino manometras su skale nuo 0 iki 250 barų

    LS išėjimas į siurblį.

    Elektros kištukai su diodais, kurie užsidega, kai į ritę įjungiama srovė.

    Jungtys su išoriniu sriegiu žarnoms. P/T: M22x1,5 ; A/B: M18x1,5

    Temperatūros diapazonas ir alyvos tipas:

    Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C
    Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
    Rekomenduojamas alyvos filtravimas esant 10–15 µ

    Skirstytuvo veikimo principas:

    Skirstytuvas turi elektriniu arba rankiniu būdu valdomą srauto reguliatorių. Reguliatorius turi siurblį Iškrovimo funkcija, kai siurblys tiekia alyvą skirstytuvui ir operatorius nevaldo nė vienos sekcijos. Keturi skirstytuvai valdo 4 nepriklausomas sekcijas, pvz., 4 dvigubo veikimo cilindrus, veikiančius nepriklausomai. LS išvestis leidžia skirstytuvą montuoti prie mašinų, kuriose įrengtas siurblys, veikiantis LS sistemoje.

    Skirstytuvo valdymas:

    „Arete“ valdiklis, kurio detalės numeris 1.36.28.001, gali būti naudojamas srauto reguliatoriui valdyti. „Arete“ valdiklis reguliuoja srautą visose sekcijose vienu metu. Jei mašinai reikia nustatyti atskirus srautus kiekvienoje sekcijoje, reikalingas specialiai suprojektuotas valdiklis. Reguliatorių taip pat galima valdyti rankiniu būdu, tiesiai iš skirstytuvo padėties naudojant rankenėlę. Rankinis valdymas reguliuoja srautą visose sekcijose vienu metu, kaip ir „Arete“ valdiklio atveju.

    Valdyti galima paruoštus „Salvarani“ valdymo pultus, kurių numeriai yra 1.10.61.25.911422; 1.10.61.25.911422.5; 1.10.61.25.911422.7; 1.10.62.004, arba „Hydrolider“ valdymo skydeliai, kurių numeriai yra 1.10.61.041; 1.10.61.042. Skirstytuvus taip pat galima valdyti rankiniu būdu, tiesiai iš skirstytuvo padėties, naudojant svirtį.

    Prekė detaliau
    Hydrolider
    1.10.60.043.10.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.60.043.1

    Specifinė nuoroda

    MPN
    1.10.60.043.1
