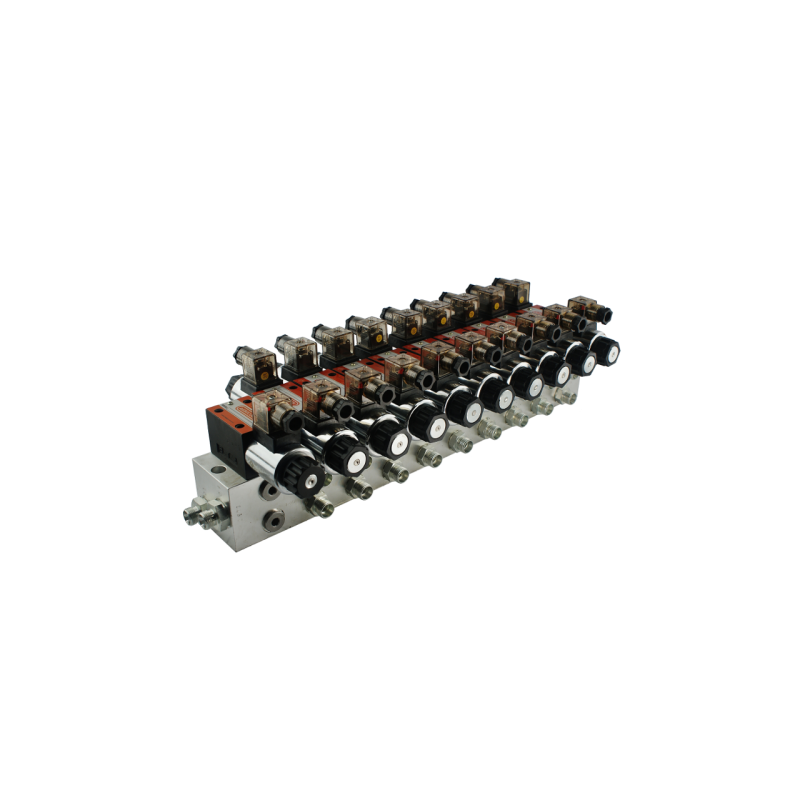

Hidraulinis skirstytuvas, 9 sekcijų blokas, tipas CETOP 03 NG6, valdomas elektra 12 V

Kodas 1.10.60.0900.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 12V
BLOKO TIPAS CETOP 03 NG6 SU PRADŽIOS SEKCIJA
KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR JUNGTIMI

Svarbu!!!
„Agricola“ rinkiniai sukurti taip, kad juos būtų lengva surinkti savarankiškai.
Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijos taisyklių, rinkinys siunčiamas nesurinktas. Komplekte yra tikslios, iliustracinės surinkimo instrukcijos ir atskirų komponentų sąrašas.

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDRA INFORMACIJA:

Palaikomų darbinių sekcijų skaičius: 9
Paleidimo sekcija: TAIP
Didžiausias srautas: 50 l/min
Maitinimo šaltinis: 12 V

Elektros kištukuose yra diodai, kurie užsidega, kai į ritę tiekiama srovė.
Vienpusių ir dvipusių cilindrų valdymas, varikliai abiem kryptimis.
Medžiaga: Kolektorių korpusai ir slankikliai pagaminti iš plieno, elektros kištukai ir priveržimo veržlės – iš plastiko, blokas – iš plieno arba aliuminio, priklausomai nuo partijos.
Garantija: 2 metai

SKIRTUVO VEIKIMO PRINCIPAS:

CETOP turi vieną paleidimo sekciją ir devynias darbines sekcijas. Paleidimo sekcija, dar vadinama išleidimo sekcija, yra būtina; jos paskirtis – sumažinti siurblio apkrovą, kai nevaldomas joks kolektorius.
Joks kolektorius neveiks, jei paleidimo sekcijai nebus tiekiama srovė, todėl
Elektros jungtis turi būti sukonfigūruota taip, kad kiekvienas į darbines sekcijas siunčiamas elektros signalas taip pat pasiektų paleidimo sekciją.

Paleidimo sekcijos slankiklio veikimo principas:

1 padėtis, iškrovimas (maitinimas nutrauktas), visa alyva iš siurblio teka į perpildymo vamzdį.
2 padėtis, darbinė (maitinimas atidarytas), visa alyva iš siurblio teka į darbines sekcijas.

Darbinės sekcijos slankiklio veikimo principas:

1 padėtis, neutrali (maitinimas nutrauktas), cilindro kotas nejuda – alyva teka į perpildymo vamzdį.
2 padėtis, darbinė (maitinimas tik pirmajai ritei), cilindro kotas išsikiša.
3 padėtis, darbinė (maitinimas tik antrajai ritei), cilindro kotas susitraukia.

PRADŽIOS IR DARBO DALIŲ SLYDŽIŲ HIDRAULINĖS SCHEMOS:

JUNGIMO ANGOS:

P: maitinimas iš siurblio, vidinis sriegis bloke: BSP 1/2"
T: grįžimas į baką, vidinis sriegis bloke: BSP 1/2"
A ir B: išėjimai hidrauliniams cilindrams arba varikliams, vidiniai sriegiai bloke: BSP 3/8"

Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 bar
Didžiausias grąžinimo slėgis: 50 bar
Didžiausias slėgis sekcijose: 300 bar

Apsauginis vožtuvas gamykloje nustatytas ties 175 bar
Savaiminio reguliavimo galimybė, pilnas apsisukimo keitimas 30 bar.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama mineralinė hidraulinė alyva, pvz., HL 32 arba HL 46
Rekomenduojama alyvos filtracija esant 10–15 µ

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.60.0900.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.60.090

Specifinė nuoroda

MPN: 1.10.60.090
