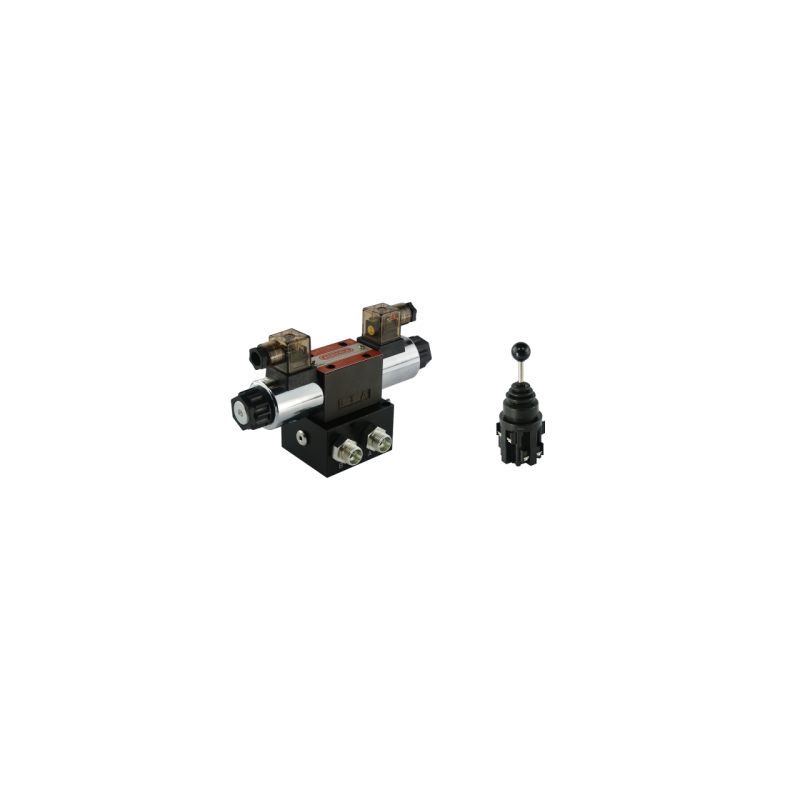

1 sekcijos hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, komplektuojamas su 5 padėčių elektrine val
  • 1 sekcijos hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, komplektuojamas su 5 padėčių elektrine val

1 sekcijos hidraulinis skirstytuvo blokas, tipas CETOP 03 NG6, valdomas elektra 12 V, komplektuojamas su 5 padėčių elektrine val

1.10.60.0120.151
Badestnost
166,08 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 50L/min 12V
ELEKTROS BLOKAS, TIPAS CETOP 03 NG6
KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR
JUNGTIMI IR 5 PADĖČIŲ ELEKTRINĖMIS VALDYMO SVIRTIMIS

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Valdymo svirtis, dar vadinama svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

Palaikomų darbinių sekcijų skaičius: 1
Didžiausias srautas: 50L/min
Maitinimo šaltinis: 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.
Vienpusio ir dvipusio valdymo Cilindrai, variklis abiem kryptimis.
Medžiaga: Skirstytuvo korpusas ir plieninis slankiklis, elektros kištukai ir priveržimo veržlės,
plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
Garantija: 2 metai,
VALDYMAS:
Trijų padėčių slankiklis ant spyruoklės, t. y. nutraukus maitinimą, jis pats grįžta į neutralią padėtį.
Neutralioje padėtyje iš siurblio pumpuojama alyva laisvai teka per skirstytuvą į grįžtamąją liniją.

Slankiklio veikimo principas:
1 padėtis – neutrali (maitinimas nutrauktas) cilindro stūmoklio kotas stovi – alyva teka į perpildymo angą.
2 darbinė padėtis (maitinimas tik pirmajai ritei) cilindro stūmoklio kotas išsikiša.
3 darbinė padėtis (maitinimas tik antrajai ritei) cilindro stūmoklio kotas susitraukia.



JUNGIMAS:

Visas skirstytuvas turi keturis hidraulinius prievadus:
P: tiekimas iš siurblio,
T: grįžimas į baką,
A ir B: išėjimas hidrauliniam cilindrui arba varikliui.

Su visomis reikalingomis jungtimis, sriegiuoti kabeliams:
M18x1,5. (jei reikia, galima pakeisti sriegius)

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo gamyklinis nustatymas yra 180 bar ± 30 barų
Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Savaiminio reguliavimo galimybė, pilnas apsisukimo keitimas 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Rekomenduojamas alyvos filtravimas 10–15 µ lygyje

BENDROJI INFORMACIJA APIE VALDYMO SVIRTI:


Turi 4 nestabilias ir vieną stabilią, neutralią padėtį.
Jei operatorius atleidžia valdymo svirtį, ji automatiškai grįžta į centrinę – neutralią padėtį.
Sukurta montuoti į Ø 30 mm angą. Montavimas atliekamas atsukant
svirties rutuliuką, atsukant žiedą su dangteliu, įkišant valdymo svirtį per skylę ir vėl užsukant žiedą bei rutuliuką. Jis turi guminį sandarinimo dangtelį, kuris apsaugo
nuo dulkių, vandens ir yra atsparus alyvai.

VEIKIMO SU SKIRSTYTUVU PAVYZDYS:

1 padėtis – neutrali (svirtis vertikalioje padėtyje) cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.
2 darbinė padėtis (svirtis priekinėje padėtyje) pirmojo cilindro stūmoklinis kotas išsikiša.
3 darbinė padėtis (svirtis galinėje padėtyje) pirmojo cilindro stūmoklinis kotas įtraukiamas.
4 darbinė padėtis (svirtis kairėje padėtyje) antrojo cilindro stūmoklinis kotas išsikiša.
Darbinė padėtis 5 (svirtis dešinėje) – antrojo cilindro stūmoklio kotas įtraukiamas.

PARAMETRAI:

Matmenys: 51 x 55 x 146 mm
Svirties medžiaga: Plienas
Veikimo būdas: Monostabilus (be fiksatoriaus)
Darbinių pozicijų skaičius: 4
Kontaktų rinkiniai: 4 x NO
Kintamosios srovės kontakto apkrova: 6A / 250V (su varžine apkrova)
Nuolatinės srovės kontakto apkrova: 2,2A / 110V (su varžine apkrova)
Min. izoliacijos varža: 100MΩ
Bandymo įtampa: 2,2kV
Mechaninis patvarumas: 5 * 1050 ciklų
Elektrinis patvarumas: 5 * 1050 ciklų

TEMPERATŪROS DIAPAZONAS

Darbinė temperatūra: -20....50°C

Prekė detaliau
Badestnost
1.10.60.0120.151

Charakteristikos

Gamintojas
Badestnost
Gamintojo detalės kodas
1.10.60.012

Specifinė nuoroda

MPN
1.10.60.012
